碟形弹簧－小空间范围内高承载性能

碟形弹簧是用以承受轴向载荷的锥形环状盘片，根据其应用情况，碟形碟簧可以承受静态和动态载荷，主要参数为 ：

-  外径 De

-   内径 Di

-   材料厚度 t

-   自由高度 Lo

 碟形碟簧由于其以下特点而不同于其他类型的弹簧 ：

-  小变形大承载能力

-  与其他类型的弹簧相比具有较好的空间利用率

-  通过碟形弹簧不同的组合方式可获得理想的加载特性

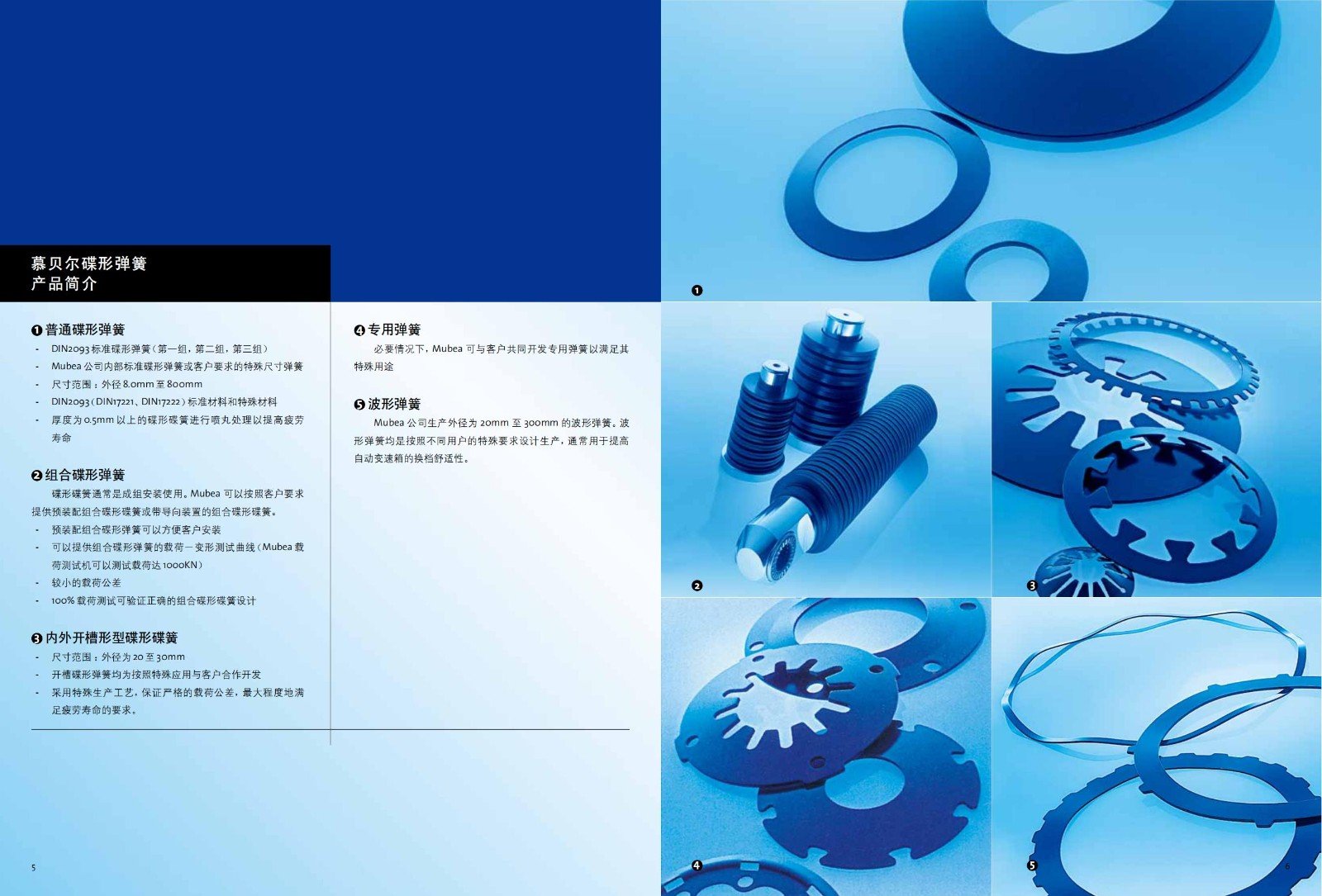

     慕贝尔碟形弹簧产品简介

 普通碟形弹簧

-  DIN2093标准碟形弹簧（第一组，第二组，第三组）

-  Mubea公司内部标准碟形弹簧或客户要求的特殊尺寸弹簧

-  尺寸范围 ：外径8.0mm 至800mm

-  DIN2093（DIN17221、DIN17222）标准材料和特殊材料

-  厚度为 0.5mm 以上的碟形碟簧进行喷丸处理以提高疲劳 寿命

2 组合碟形弹簧

碟形碟簧通常是成组安装使用。Mubea 可以按照客户要求提供预装配组合碟形碟簧或带导向装置的组合碟形碟簧。

-  预装配组合碟形弹簧可以方便客户安装

- 可以提供组合碟形弹簧的载荷－变形测试曲线（Mubea 载 荷测试机可以测试载荷达1000KN）

-  较小的载荷公差

-  100%载荷测试可验证正确的组合碟形碟簧设计

3 内外开槽形型碟形碟簧

-  尺寸范围 ：外径为 20 至30mm

-  开槽碟形弹簧均为按照特殊应用与客户合作开发

    -  采用特殊生产工艺，保证严格的载荷公差，最大程度地满 足疲劳寿命的要求。

专用弹簧

必要情况下，Mubea 可与客户共同开发专用弹簧以满足其

特殊用途

5 波形弹簧

Mubea 公司生产外径为 20mm 至 300mm 的波形弹簧。波形弹簧均是按照不同用户的特殊要求设计生产，通常用于提高 自动变速箱的换档舒适性。

      碟形弹簧应用实例

 预装配组合碟形弹簧

-  设备制造、电站建造、机械制造

-  组合碟形弹簧用于锅炉悬挂系统。碟形弹簧组用于补偿支 撑面的位置偏移，确保由于热膨胀引起载荷变化时，锅炉 能够均匀下降。

2 过载离合器

-  设备制造、机械制造、汽车制造

-  在过载离合器中，碟形弹簧提供的载荷可以保证扭矩传递 所需的摩擦力。载荷可以通过调整螺母精确调节，以便在 发生过载时停止传递载荷。

3 间隙补偿元件

-  设备制造、机械制造

-  碟形碟簧通常用于补偿装配元件间的几何公差。 4 阀门

-  设备制造、机械制造、化工

-  在开启状态下，快速制动阀门内的组合碟形碟簧通过液压 作用预先加载。发生故障时，液压压力下降，碟形碟簧组复 位，阀门关闭，流动停止。在这种情况下，通常使用滚珠自 定心碟形碟簧组。

活塞复位弹簧

机械制造、汽车制造

联轴器卸载时，碟形弹簧确保液压促动活塞返回到初始位 置。

6 刀具卡紧元件

机械制造、模具制造

刀具卡紧元件内的组合碟形弹簧起到将刀具牢固地夹持于 锥形夹具里的作用。

7 安全系统用储能元件

断路器、机械制造

在液压弹簧机构中，能量储存通常通过组合碟形弹簧来实 现

8 缆索卡紧元件

设备制造

组合碟形弹簧在缆索夹与缆索间建立磨擦锁紧。根据缆索 夹紧元件的结构，载荷可以是静态的或是动态的。

9 弹簧促动制动器

设备制造、机械制造、汽车制造

在液压载荷下降至预设水平时，组合碟形弹簧产生制动载 荷。
