CVS®  CLAMP

The CVS®  clamp consists of an integral V-shaped band, a screw,a washer and a nut.

It ensures tight connections between a metal flared pipe-end and

a biconical pipe up to gas temperatures of:

- 700°C for the standard CVS (ferritic stainless steel).

- 850°C / 900°C for the high-temperature CVS (austenitic stainless steel).

Strengths

Allowable leak rate below 5 litre/min at 0.3 bar (A leak rate below 0.5 litre/min

can be reached depending on the application, please contact us).

Withstands high stresses (pressure, pull-off, vibration).

V-shaped profile enabling a pivot effect.

Withstands corrosion (resistance to salt spray over 400 hours).

Fitting and removal with manual tool or power screwdriver.

The different diameters can easily be identified with their colour marks.

2 biconical profiles are available for band widths of 20 and 23 mm.

Bolts and nuts are available in steel or stainless steel versions.CVS®  5 and 6 profile

PRE-POSITIONED CVS®  CLAMP

The pre-positioned CVS®  clamp consists of an integral V-shaped

band, a gasket, a screw, a washer and a nut.

The fixed gasket enables pre-positioning of the clamp (clipping it)

on the flared end of the pipe while improving the tightness of the

connection.

Strengths

Allowable leak rate below 1.5 litre/min at 0.3 bar (standard gasket)

Easier fitting because of the pre-positioning on one of the pipes.

Variation

Easier removal as the screwing elements are integral with the band

(the clamp opens upon unscrewing)

Hexagonal socket head screw (for limited-access areas)

Bolts and nuts in steel or stainless steel, M8 or M10.

Allowable leak rate below 0.5 litre/min at 0.5 bar with optimized gasket.

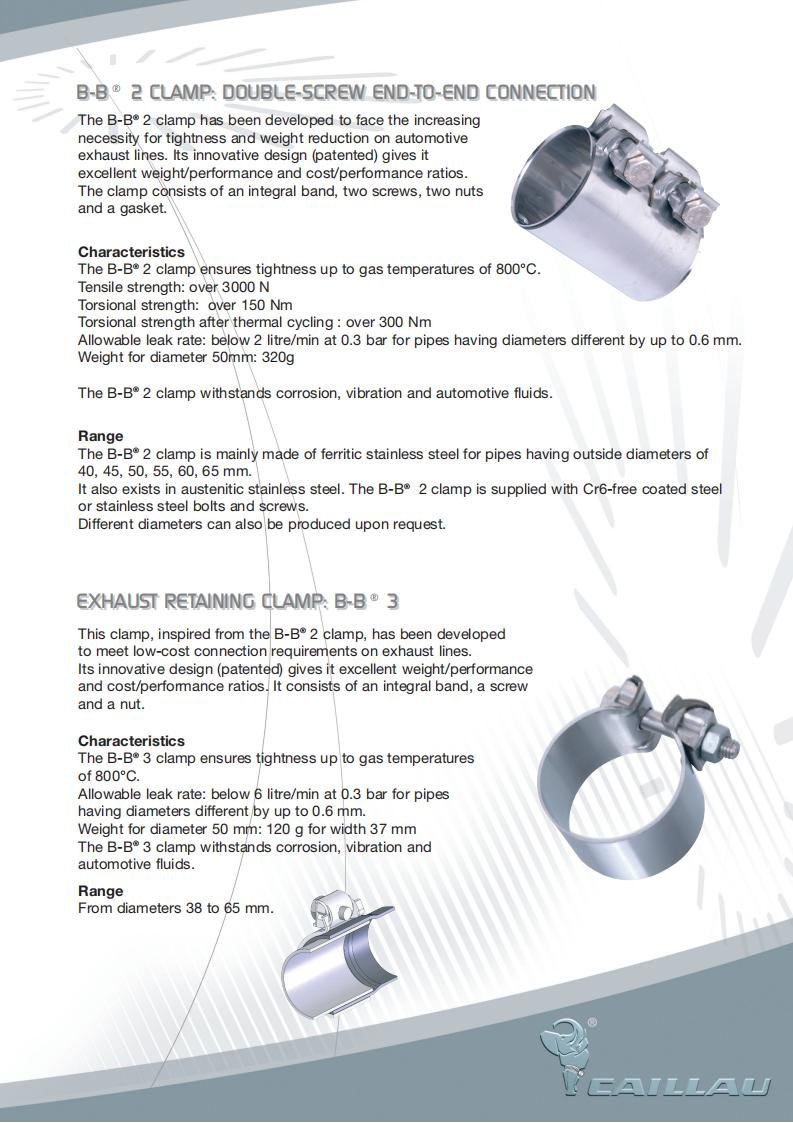

B-B®   2 CLAMP: DOUBLE-SCREW END-TO-END CONNECTION

The B-B®  2 clamp has been developed to face the increasing

necessity for tightness and weight reduction on automotive

exhaust lines. Its innovative design (patented) gives it

excellent weight/performance and cost/performance ratios.

The clamp consists of an integral band, two screws, two nuts

and a gasket.

Characteristics

The B-B®  2 clamp ensures tightness up to gas temperatures of 800°C.

Tensile strength: over 3000 N

Torsional strength:  over 150 Nm

Torsional strength after thermal cycling : over 300 Nm

Allowable leak rate: below 2 litre/min at 0.3 bar for pipes having diameters different by up to 0.6 mm. Weight for diameter 50mm: 320g

The B-B®  2 clamp withstands corrosion, vibration and automotive fluids.

Range

The B-B®  2 clamp is mainly made of ferritic stainless steel for pipes having outside diameters of 40, 45, 50, 55, 60, 65 mm.

It also exists in austenitic stainless steel. The B-B®    2 clamp is supplied with Cr6-free coated steel or stainless steel bolts and screws.

Different diameters can also be produced upon request.

EXHAUST RETAIINING CLAMP: B-B®   3

This clamp, inspired from the B-B®  2 clamp, has been developed

to meet low-cost connection requirements on exhaust lines.

Its innovative design (patented) gives it excellent weight/performance

and cost/performance ratios. It consists of an integral band, a screw

and a nut.

Characteristics

The B-B®  3 clamp ensures tightness up to gas temperatures

of 800°C.

Allowable leak rate: below 6 litre/min at 0.3 bar for pipes

having diameters different by up to 0.6 mm.

Weight for diameter 50 mm: 120 g for width 37 mm

The B-B®  3 clamp withstands corrosion, vibration and

automotive fluids.

Range

From diameters 38 to 65 mm.
